屏幕顯示控制臺的結構
作者：
編輯：
來源：
發布日期： 2019.08.08
信息摘要：
屏幕顯示控制臺是一臺標準的計算機，由屏幕控制板、顯示屏、鍵盤控制板和電源組成監控臺可以根據客戶的使用需求而訂制。它可以單聯使用，也可以是多聯…
屏幕顯示控制臺是一臺標準的計算機，由屏幕控制板、顯示屏、鍵盤控制板和電源組成監控臺可以根據客戶的使用需求而訂制。它可以單聯使用，也可以是多聯組合使用。可以單層（每個顯示器為一層，兩個顯示器疊壘為兩層）使用，也可以多層使用；一般來說，監控操作臺還是全鋼結構的比較多這種鋼結構的是冷軋鋼板經過裁切，折彎，打磨等非常多的工序和流程完成的，這種材質制成的監控操作臺，相對來說也是十分耐用的，而且這種材質的監控操作臺還可以達到比較好的使用效果。它采用符合國際標準PC/104總線的模塊。內置的固態硬盤可以固化基本的DOS操作系統和用戶應用軟件，支持VGA圖形和文本顯示，適用于車載、艦載等惡劣環境。
1。控制臺的電磁兼容性屏幕顯示控制臺的工作環境是安裝在某一類型的自動輸送車輛上進行人機對話，其工作環境電磁噪聲較差，以保證其不受環境電磁干擾，也不會對工作環境產生電磁噪聲，因此，結構設計人員要求采用相應的電磁兼容設計，使其滿足“軍事裝備”的要求，滿足控制臺的技術要求。
2，控制臺機箱結構的設計從材料的選擇開始監控臺
可以根據客戶的使用需求而訂制。它可以單聯使用，也可以是多聯組合使用。可以單層（每個顯示器為一層，兩個顯示器疊壘為兩層）使用，也可以多層使用；一般來說，監控操作臺還是全鋼結構的比較多這種鋼結構的是冷軋鋼板經過裁切，折彎，打磨等非常多的工序和流程完成的，這種材質制成的監控操作臺，相對來說也是十分耐用的，而且這種材質的監控操作臺還可以達到比較好的使用效果。通過對各種材料的比較，最終選擇了導電性和導磁性較好的鋁合金作為該機理的原料。電源插座、各種控制臺的接口插座和機箱間隙是電磁兼容的薄弱環節。結構設計采用全密封箱體，底盤表面采用導電氧化處理，間隙采用縫隙設計。在控制臺插座與機箱之間的接觸處均使用導電橡膠墊，在組裝前在結構部件之間的永久連接處涂覆導電橡膠，在可拆卸接口處使用外金屬絲網的導電橡膠屏蔽，以保持機箱的電氣連續性，從而將外部世界的噪聲干擾降低到較低的水平。
3控制臺和機箱連接電纜的屏蔽處理屏幕顯示控制臺的電源和所有輸入和輸出信號都以電纜的形式連接到每個設備。傳輸電纜不僅是所需信號的出入口，而且是外部環境中電磁干擾的引入和自身電磁干擾的泄漏。為了最大限度地減少電磁干擾，在電源端口和信號端口使用濾波器。該電源濾波器安裝在電源端口上，由電感和電容組成的低通濾波器電路組成。可以在允許的范圍內抑制電源線上的共模干擾和差分薄膜干擾。
信號濾波器是安裝在信號端口上的穿透電容，對于進出控制臺和機箱的每個信號，根據每個信號的頻率和電特性，將通芯電容安裝在隔離板上，利用金屬隔離板將輸入信號與輸出信號分離，從而達到衰減電磁干擾的效果 監控操作臺

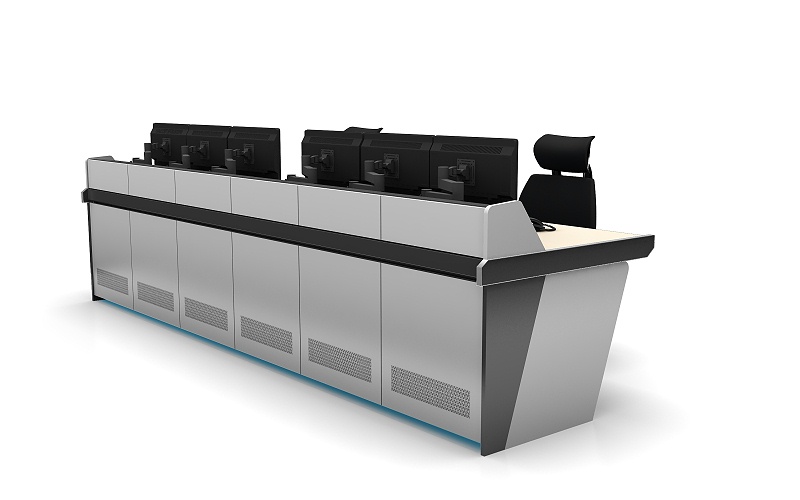

整個柜體采用的1.2毫米～1.5毫米SPCC鋼板經裁剪、沖壓、折彎、鉚接、焊接、打磨、校形、除油、除銹、磷化、靜電噴涂、高溫固化、冷卻等制作而成。產品可分為組裝式和焊接式兩種。組裝式加工難度高但運輸成本低，焊接式加工難度低但運輸成本高。
在電纜工藝設計中，要求所有連接的電纜都要屏蔽并與插頭緊密閉合，以確保屏蔽電纜與控制臺機箱形成完整的屏蔽，既能有效地減少來自外部的電磁干擾，又不會對環境造成電磁污染，也不會影響其他設備的正常工作。
