舒適美觀的控制臺結構設計
作者：
編輯：
來源：
發布日期： 2019.07.16
信息摘要：
通過造型設計，控制臺可以實現簡潔、現代的外觀風格監控臺可以根據客戶的使用需求而訂制。它可以單聯使用，也可以是多聯組合使用。可以單層（每個顯示…
通過造型設計，控制臺可以實現簡潔、現代的外觀風格監控臺
可以根據客戶的使用需求而訂制。它可以單聯使用，也可以是多聯組合使用。可以單層（每個顯示器為一層，兩個顯示器疊壘為兩層）使用，也可以多層使用；一般來說，監控操作臺還是全鋼結構的比較多這種鋼結構的是冷軋鋼板經過裁切，折彎，打磨等非常多的工序和流程完成的，這種材質制成的監控操作臺，相對來說也是十分耐用的，而且這種材質的監控操作臺還可以達到比較好的使用效果。下一步的結構設計應滿足結構堅固耐用的要求，從而創造出美觀實用的控制臺。從而創造一個新鮮、有序的工作環境。這就是結構設計的目的。
選擇控制臺的基本大小
對于控制臺的外觀，盡可能使用黃金比率來反映形狀的大小。同時進行了人機操作和使用過程的行為分析、舒適性分析、操作和維護的方便性分析等。在此基礎上，在考慮待安裝設備形狀尺寸較大的基礎上，進行了運行控制和顯示未知結構設計。確定控制臺每個部分的大小以實現其使用功能。舒適美容臺的結構設計
根據人機工程學的要求，為了滿足人體特征和人機系統的需要，考慮了人的雙目綜合視野的良好視域、良好視域和有效視域，并考慮了作業區和操作習慣的適應性，控制臺操作中心的高度一般在700 mm~1000 mm之間，工作臺的高度在670 mm~800 mm之間監控操作臺 整個柜體采用的1.2毫米～1.5毫米SPCC鋼板經裁剪、沖壓、折彎、鉚接、焊接、打磨、校形、除油、除銹、磷化、靜電噴涂、高溫固化、冷卻等制作而成。產品可分為組裝式和焊接式兩種。組裝式加工難度高但運輸成本低，焊接式加工難度低但運輸成本高。從控制臺邊緣到面板底部的距離一般在350 mm~500 mm之間。當雙腿交叉時，左側空間的高度應高于膝蓋的高度，并使膝蓋有一些上下運動的空間。小深度應大于300 mm，桌面以下的空間高度應選擇600 mm~650 mm范圍。控制臺深度的選擇應保證設備的安裝、布線和安裝的深長，它應與高度的大小成正比，并使控制臺兩側的形狀合理。
控制臺的基本部件主要由框架、控制臺、面板、頂蓋、側門、前后門、支架等結構部件組成。

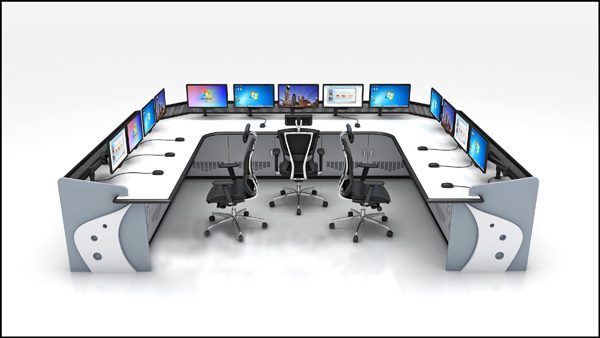

控制臺通過內部單個框架的各種拼接形成不同的結構形狀。由多個相同的單幀連接組成的直線控制臺是直線型控制臺。多個單拾取架在中間相互連接，并且在展開的兩側對稱連接一個角架。多個具有相同角度的框架安裝在擴展件的兩側，形成弧形控制臺，該弧形控制臺彼此連接，形成弧形控制臺。
控制臺
框架的框架是控制臺的宿主組件。該框架由頂部框架和具有柱支撐的底座組成。所有設備、頂蓋、側門、嵌板等都通過導軌支撐和連接器固定在框架上。
面板設計
控制臺面板采用鋁合金板材，具有一定的強度、剛度和輕量化的特點。顯示屏和設備在面板上的布置需要滿足操作方便、內部結構布置合理的要求。選擇控制裝置并在面板上顯示時，應考慮面板控制臺的外觀。
控制臺面板寬度大小有兩種選擇方式：一種是標準尺寸系列寬度為482.6 mm，另一種是根據安裝的大型設備尺寸來設計面板寬度。根據控制臺上設備的布局，取替換面板的寬度。結構設計根據安裝裝置(如液晶顯示器)的高度確定安裝面板上的高度大小。
門和側門
控制臺的左右側門由金屬和木材及其兩種組合構成 控制臺定制
是由控制臺樹中的項定義的，可能包括文件夾和其他容器、萬維網頁和其他管理項。控制臺是一種專為監控室內擺放設備及理清線路的機殼設備。
