指揮調度站建模要素的“比例”與“構成”
作者：
編輯：
來源：
發布日期： 2019.05.31
信息摘要：
分析了指揮調度站的工業設計要素，在保持產品基本機構和原有工藝設備不變的前提下，闡述了其設計思想控制臺定制是由控制臺樹中的項定義的，可能包括文…
分析了指揮調度站的工業設計要素，在保持產品基本機構和原有工藝設備不變的前提下，闡述了其設計思想控制臺定制是由控制臺樹中的項定義的，可能包括文件夾和其他容器、萬維網頁和其他管理項。控制臺是一種專為監控室內擺放設備及理清線路的機殼設備。通過下面的例子，我們可以看到工業設計在幾個產品開發中的重要作用。
比例和組成是建模元素中的兩個重要概念操作臺 人類發明的一種常用生活工具，可用于手工、機器、數字等操作，多具有層板，承重大，節約空間，適用性強等特點。所謂比例，是指形狀的局部之間或局部與整體之間的數比關系。所謂構圖是美與和諧結構關系的一種視覺群體創作形式。就是將多個建模元素按照一定的順序和規則組合起來，形成一種新的可視化的關系形式。產品建模的比例關系不是固定的。隨著構成要素的變化、功能要求的變化、生產技術的創新、科學技術的發展和欣賞愛好的改變，產品造型的比例關系也將發生一定的變化。

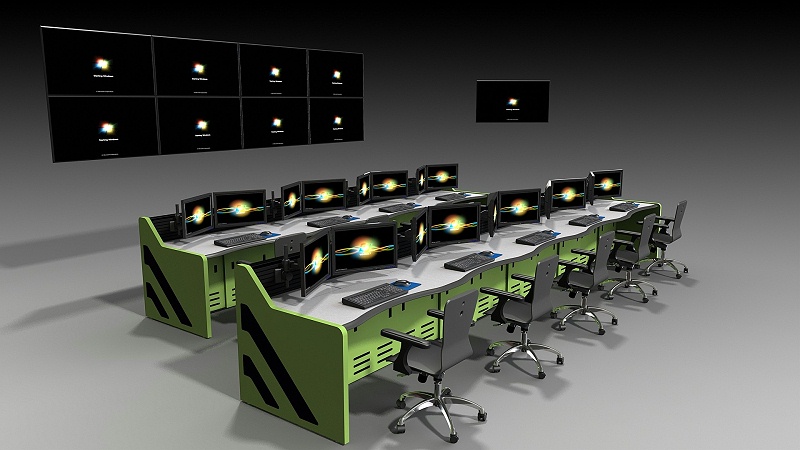

從功能特性出發，確定建模比例關系，得出產品比例的基本條件監控臺可以根據客戶的使用需求而訂制。它可以單聯使用，也可以是多聯組合使用。可以單層（每個顯示器為一層，兩個顯示器疊壘為兩層）使用，也可以多層使用；一般來說，監控操作臺還是全鋼結構的比較多這種鋼結構的是冷軋鋼板經過裁切，折彎，打磨等非常多的工序和流程完成的，這種材質制成的監控操作臺，相對來說也是十分耐用的，而且這種材質的監控操作臺還可以達到比較好的使用效果。例如普通車床、外圓磨床等臥式加工機床，從加工細長零件的功能要求出發，必須是低而長的。對于立式車床、鏜銑床、立式鉆床等立式加工機床，根據被加工零件的大小和加工范圍，立式車床、鏜銑床、立式鉆床等立式機床所占的比例必須是高而短的。在本設計方案中，調度站主要分為顯示和控制器兩個單元。考慮到用戶寬敞的操作區域和視野，整機的總體尺寸為1990
mm×880 mm×1300 mm，并盡量采用橫向長度的比例。整機的整體尺寸為1990 mm×880 mm×1300 mm。此外，為了滿足多個指揮調度站可任意布置和組合以實現能量組合的要求，進行了能量分割、單獨使用和分組使用，并對建模方案的細節進行了處理。整機操作臺的輪廓向內傾斜5度，保證了當多個機組調度站組合時，可形成半封閉趨勢狀態，便于群體間的工作交流。是實際組合的狀態。整機的形狀是一個大圓角的單面，協調了直線的形狀，對造型元素的細節進行了仔細的考慮，增強了層次感。在這種情況下，有必要在保持產品基本結構與原有工藝設備不變的前提下，對產品進行適當?shù)墓I(yè)設計改造。將工業設計的思想和方法應用到機電產品外觀設計中，可以提高機電產品的可用性、適用性和親和力，使人機交互更加和諧，顯著提高用戶的工作效率。
